Hoe een drijvende brug te verankeren: schommelingen in het waterpeil en omstandigheden ter plaatse

HISEA DOCK / GEÏLLUSTREERDE TECHNISCHE STUDIE

De brug heeft ruimte nodig om omhoog te gaan en moet worden vastgezet wanneer het water daalt. Beide voorwaarden moeten in hetzelfde verankeringsplan worden opgenomen.

Bepaal eerst de verandering in het waterpeil

Een langzame seizoensgebonden waterafvoer, een dagelijks getij en een korte vloed zijn verschillende bedrijfsomstandigheden. Zelfs bij dezelfde totale stijging en daling kunnen de vereisten voor het varen, de aanpassingen en het onderhoud verschillen.

Scheid de waterstanden waarbij de brug open blijft vanwege de extreme omstandigheden waaronder deze moet worden beveiligd of buiten gebruik moet worden gesteld. Een brug die nog steeds drijft, biedt mogelijk geen bruikbare toegang meer tot de oever.

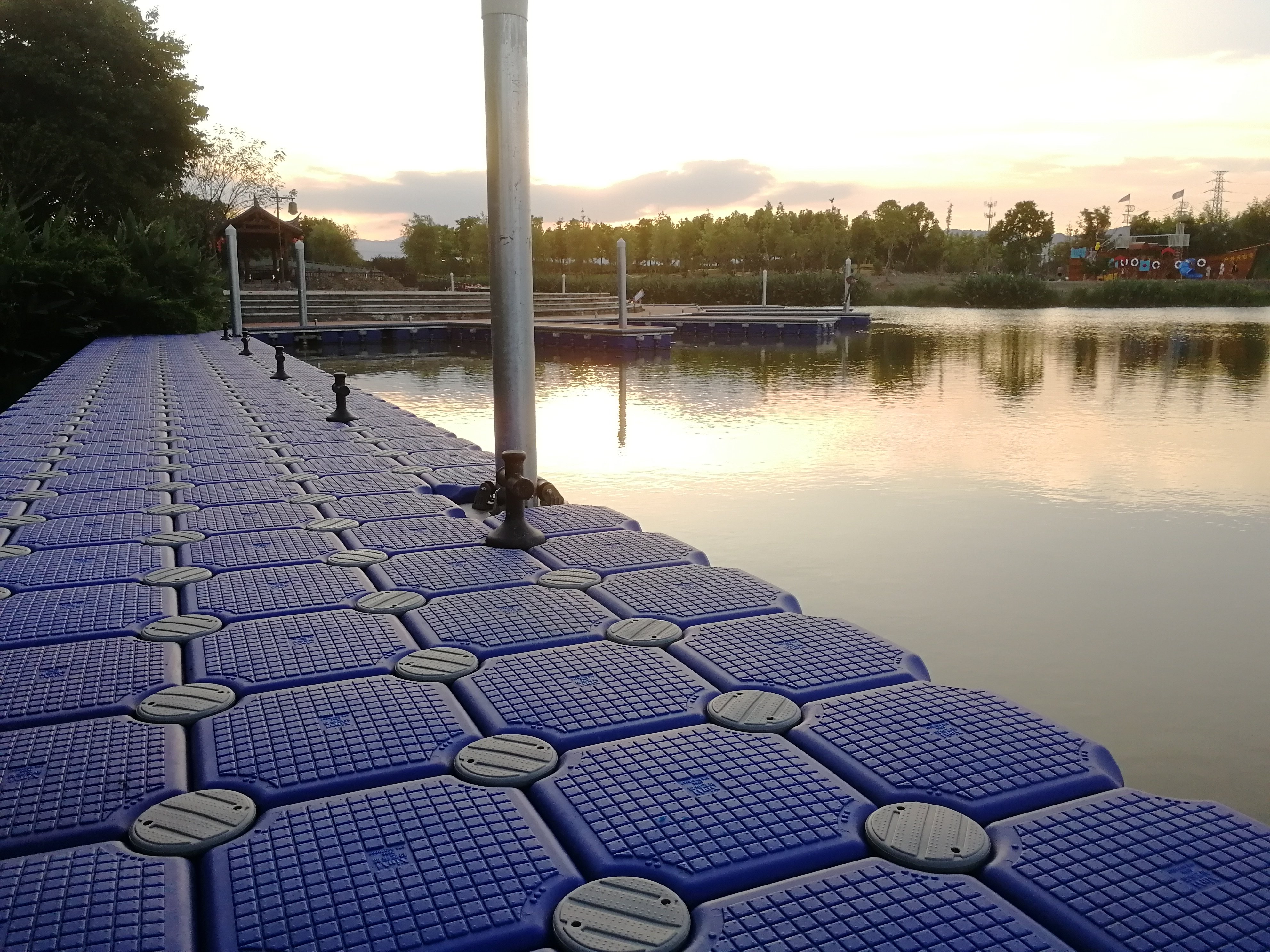

Stutten: voorkomen verschuiving en zorgen voor bewegingsruimte

Een paal en de bijbehorende geleider kunnen horizontale bewegingen beperken, terwijl de drijvende constructie verticaal kan bewegen. Controleer de het volledige reisassortiment, in plaats van de zichtbare paalhoogte op de dag van de installatie. Bij de controle van de paaltop moet rekening worden gehouden met extreem hoogwater, vrijboord en waterbewegingen, zodat de geleider niet van de paal kan wegdrijven.^[2]

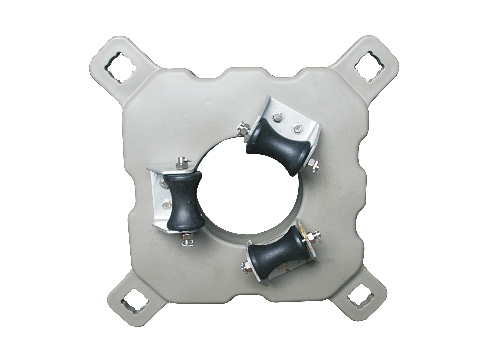

Controleer ook de bevestiging: een geleider moet de relatieve beweging kunnen opvangen die wordt veroorzaakt door de rotatie van het dek. De toestand van de ondergrond, de bevestiging van de geleider en de toegankelijkheid om versleten onderdelen te vervangen moeten bij de controle worden meegenomen.^[3] Hisea Dock geeft een overzicht van accessoires voor paalgeleiders; voor de selectie van een project moeten de interface- en belastingsgegevens nog worden bevestigd.^[4]

Ankerlijnen: controleer de volledige cyclus

Onderwaterankers worden via kettingen of kabels aan de brug bevestigd. Door schommelingen in het waterpeil veranderen hun geometrie, spanning en toegestane afdrijving. Verstelbare kabels of lieren zijn wellicht geschikt voor een groot bereik, maar een vaste kabel met een beetje extra speling is geen volledige oplossing.^[2]

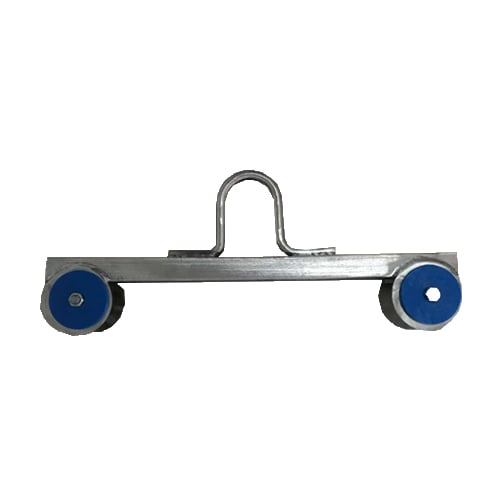

Controleer samen de bevestigingen, kabels en eindstukken van de brug. Het gewicht van een anker in de lucht is slechts één van de factoren: ook het gewicht onder water, de toestand van de bodem, de belastingsrichting en de verbindingscapaciteit spelen een rol.

Volg het belastingspad

In het voorstel moet worden aangegeven waar de belastingen de brug binnenkomen, via welke verbindingselementen deze worden overgebracht en waar ze de grond bereiken. Een foto van een onderdeel kan de details van de verbindingen en de informatie over het draagvermogen niet vervangen.

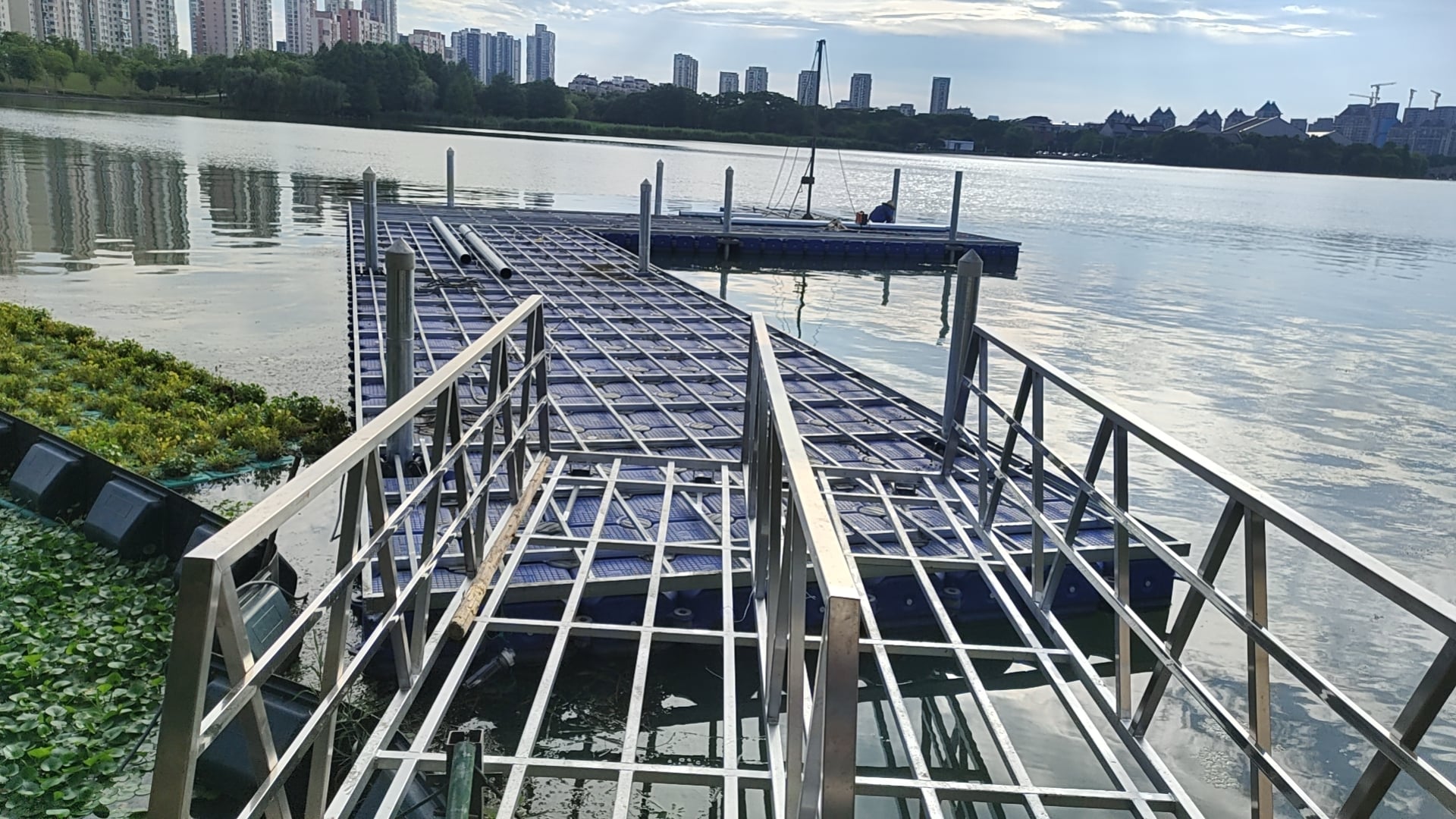

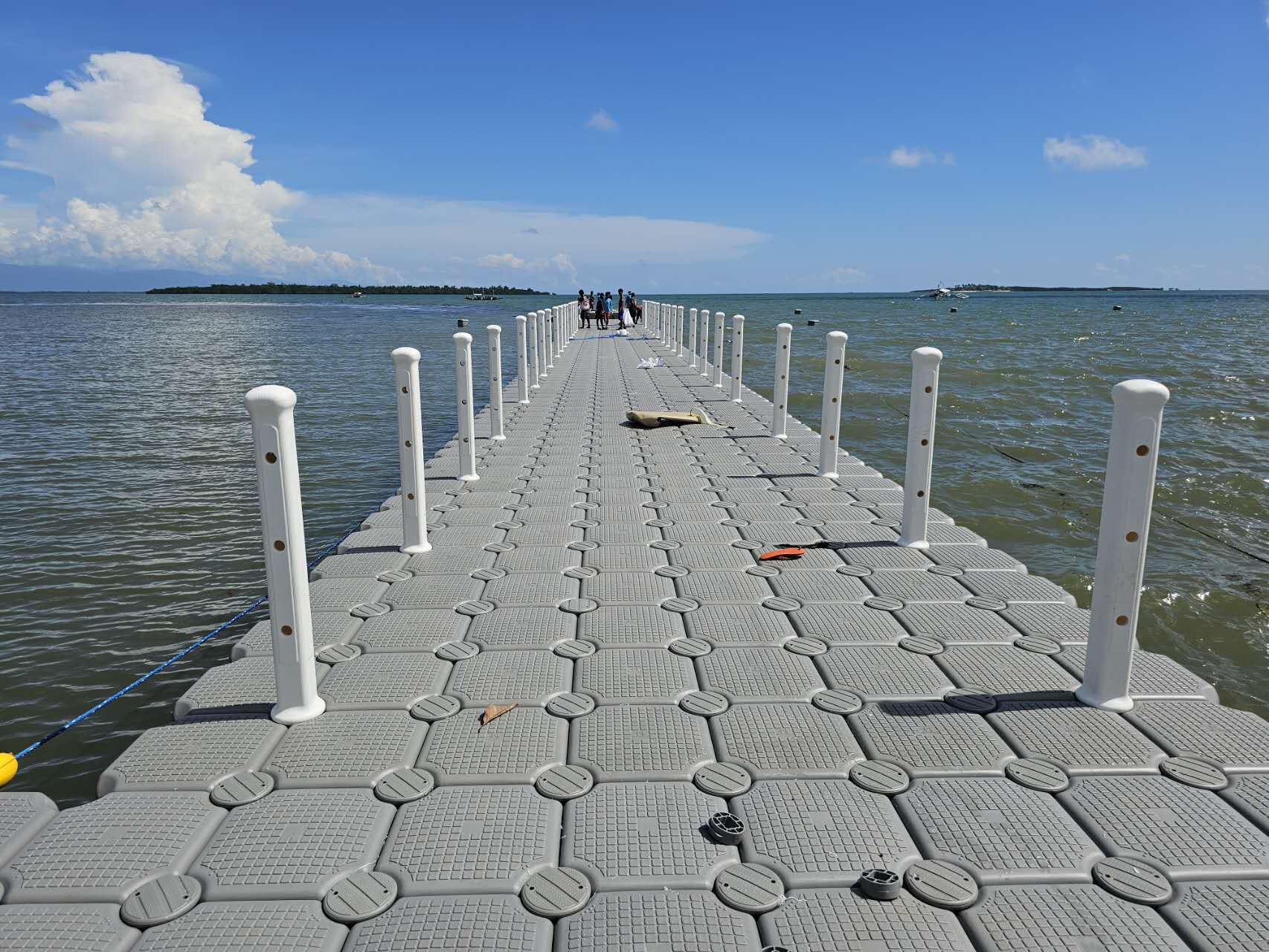

Geef kadeverankeringen en loopplanken een welomschreven rol

Ondersteuningsconstructies kunnen helpen bij het stabiliseren van het aanloopgedeelte. Ze moeten voorzien zijn van geschikte verankeringen in de grond en een geometrie hebben die compatibel is met de bewegingen van de brug. Een leuning is niet automatisch een verankeringspunt; ontwerp de ondersteuningskabels en de aansluitingen op het aanloopgedeelte in onderlinge samenhang.^[1]

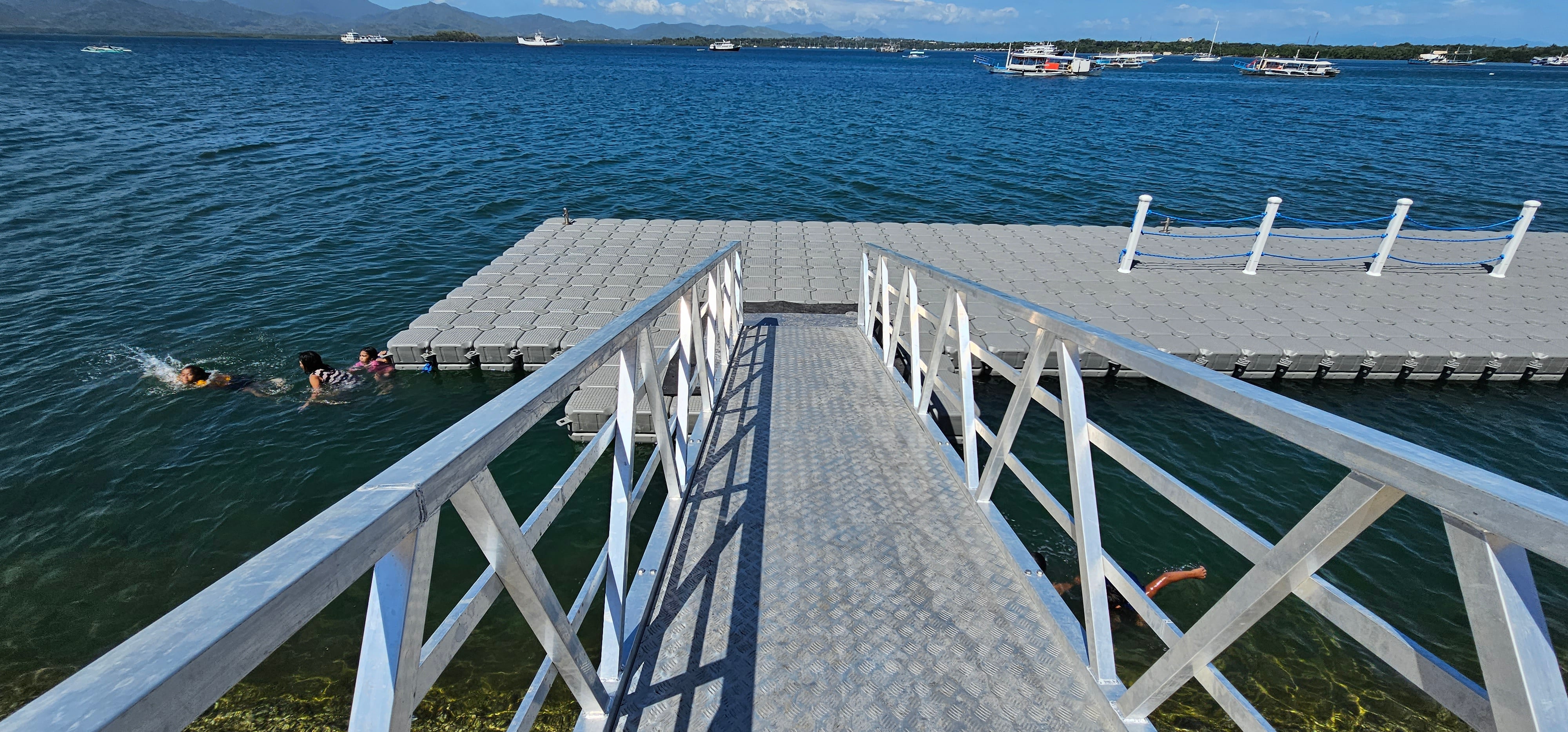

Een loopplank zorgt voor toegang. Naarmate het waterpeil verandert, veranderen ook de hellingshoek en de horizontale uitsteeklengte ervan. Scharnieren aan de oeverzijde met een glijdende of rollende ondersteuning aan het drijvende uiteinde zijn veelvoorkomende oplossingen; controleer de bewegingsruimte, de overlapping van de lagers en de bevestiging voor de betreffende constructie. Scharnieren alleen zijn mogelijk niet toereikend om longitudinale verplaatsingen op te vangen.^[2]

Elke rol met betrekking tot de plaatsing van de loopplank moet expliciet worden aangegeven. De reacties van de steunpunten moeten ook worden meegenomen in de flotatiebeoordeling, in plaats van dat deze worden geschat door het gewicht ervan simpelweg over de brug te verdelen.

Bekijk drie situaties op één tekening

Vraag de leverancier en de ontwerper om de brug, de leuningen en de loopbrug bij verschillende waterstanden over elkaar heen te leggen. Hierdoor zijn afwijkende bewegingen gemakkelijker te herkennen dan bij één weergave bij normaal waterpeil.

Zet de beoordeling om in praktische inspectie-eisen: slijtage van geleiders, losse verbindingen, slijtage van de kabel en erosie van de oever. De inspectielocaties en afstelmethoden moeten ter plaatse toegankelijk zijn.^[1][3]

Vragen die kopers stellen

Zijn er bij een groot waterpeilverschil altijd palen nodig?

Nee. Vergelijk de bodemomstandigheden, de beschikbare bewegingsruimte, de toegankelijkheid voor de installatie en de vereisten op het gebied van positiebepaling. Speciaal ontworpen ankerlijnsystemen vormen een andere optie. Voordat een definitieve keuze wordt gemaakt, moet er informatie over de locatie beschikbaar zijn.

Zullen zwaardere ankers en strakkere kabels de brug stabieler maken?

Niet per se. De fundering, de kabels en de bevestigingen aan de brug werken samen. Overmatige bevestiging kan verticale bewegingen belemmeren; aanpassingen moeten in overeenstemming zijn met de ontwerp- en inspectie-eisen.

Wat moet ik naar een fabrikant van drijvende bruggen sturen?

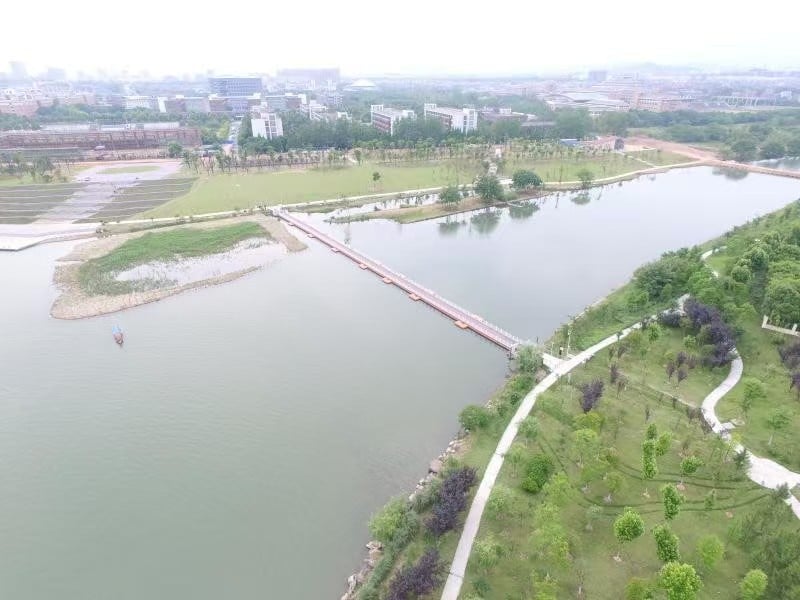

Begin met de locatie, het beoogde gebruik, de voorgestelde afmetingen, overzichts- en oeverfoto’s en gegevens over het waterpeil. Breng vast wat er aan diepte- of bodemgegevens ontbreekt, zodat afspraken kunnen worden gemaakt over de verantwoordelijkheden op het gebied van metingen en ontwerp.
