Hoe bouw je een drijvend dok dat meer dan 20 jaar meegaat: De ultieme blauwdruk

De natuurkunde van flotatie: Drijfvermogen berekenen voordat je gaat bouwen

De meest fatale fout in de scheepsbouw is ervan uitgaan dat simpelweg hout aan elkaar binden een stabiel platform oplevert. Voordat je plannen voor het bouwen van een drijvend dok bekijkt, moet je de strijd tussen zwaartekracht en verplaatsing begrijpen. Je primaire doel is het handhaven van de juiste "vrijboord" - de afstand tussen het waterniveau en de bovenkant van je dek.

Berekeningen dode last versus levende last begrijpen

Om te berekenen hoeveel drijfvermogen je nodig hebt, moet je eerst je dok wegen. De dode last is het absolute gewicht van uw timmerhout, hardware en de drijvers zelf. De levende lading is het variabele gewicht: mensen, meubels en apparatuur.

→ Een hekel aan wiskunde? Sla berekeningen over en bekijk onze zware vlotterconfiguraties ↓

De juiste drijver kiezen: Vaten vs. ontworpen drijvers

Het internet wordt overspoeld met tutorials over het bouwen van een drijvend dok met 55 gallon vaten. Hoewel plannen voor het bouwen van een drijvend dok met vaten er misschien uitzien als een geweldige manier om geld te besparen, is het een rampzalige valstrik. Het bouwen van een drijvend dok met plastic vaten negeert een cruciale realiteit: standaard blauwe vaten zijn niet ontworpen voor winterwater.

Bij het beoordelen van het risico op falen moet je onderscheid maken tussen ijsdruk (de externe verbrijzelingskracht van bevroren meeroppervlakken die inwerkt op de wanden van het vat) en interne vriesuitzetting (wanneer microscopisch kleine scheurtjes water in het vat laten sijpelen, waardoor het van binnenuit bevriest en barst). Bovendien wordt het bouwen van een drijvend dok met plastic vaten of zelfs het bouwen van een drijvend dok met piepschuim steeds vaker verboden door milieu-instanties vanwege het afwerpen van microplastic en structurele onbetrouwbaarheid.

De technische upgrade bestaat uit HDPE-drijvers met een hoog moleculair gewicht. Deze zijn geblazen om naden en spanningspunten te elimineren en bieden enorme draagvermogens (tot 350 kg㎡). Bij het upgraden moet u het belangrijkste verschil in de industrie begrijpen: Holle vs. schuimgevulde drijvers. Terwijl holle HDPE-dobbers van hoge kwaliteit uitstekend zijn voor gecontroleerde omgevingen, zijn EPS (Expanded Polystyrene) schuimgevulde drijvers de ultieme veiligheid. Zelfs in het extreme geval van een ernstige doorboring door ondergedompeld afval of schroefinslagen, zal een drijver gevuld met schuim zijn drijfvermogen niet verliezen of zinken.

Materiaalkeuze: Waarom hardware van maritieme kwaliteit onontbeerlijk is

Of je nu een drijvend dok op een meer bouwt of een drijvend dok op een rivier, water is het ultieme oplosmiddel van de natuur. Het gebruik van standaard verzinkte hardware uit een plaatselijke bouwmarkt is een gegarandeerd doodvonnis voor je constructie.

Structureel raamwerk: Een stijve onderconstructie ontwerpen

Een dok dat piept en draait wanneer een boot er tegenaan vaart is een dok dat actief faalt. Zelfs als je gewoon een klein drijvend dok bouwt, is torsiestijfheid van het grootste belang.

De Double-Joist-techniek voor kracht in de omtrek

Een professioneel frame werkt als een torsiedoos. Vertrouw nooit op een enkele 2×8 voor de buitenomtrek. Het verdubbelen van de buitenste balken en ze aan elkaar vastschroeven met scheepsstandaarden 1/2″ slotbouten met ringen voor zwaar gebruik vermindert drastisch het verdraaien zonder de integriteit van het hout aan te tasten. Je moet ook stevige buitenhoekbeugels gebruiken.

Afstand tussen Stringers en patronen voor zweefvlotterbevestiging

De afstand tussen de interne trapbomen moet als volgt zijn 16″ OC (gecentreerd) voor traditioneel houten terrasplanken. Als je echter zwaardere terrasplanken van composiet gebruikt, moet de afstand tussen de steunbalken strikt worden beperkt tot 12″ OC om te voorkomen dat de planken doorzakken in de zomerzon.

Maak drijvers nooit in het midden vast. Gebruik doorgaande bouten met Nyloc moeren en overmaatse sluitringen voor zwaar gebruik. Gebruik nooit lagschroeven voor drijvers; cyclische golfslag zal uiteindelijk de houtdraad strippen en ervoor zorgen dat de drijvers er helemaal uitscheuren.

Stap-voor-stap montage: Van kustlijn tot water

Het verplaatsen van een houten constructie van 600 pond in het water vereist strategie. Het bouwen van een drijvend dok met drijvers vereist een zorgvuldige volgorde.

1. Meten en inlijsten: Zaag de omtrekplanken en de interne steunbalken precies op maat. Leg ze ondersteboven op een vlakke oever. Plaats de langsliggers nauwkeurig (16″ of 12″ OC) en maak elke hoek vierkant voordat je ze vastschroeft.
2. Bevestig de drijvers: Bevestig de ontworpen drijvers aan de langsliggers met de doorvoerbouten en Nyloc moeren terwijl het frame ondersteboven staat.
3. De Flip and Roll: Met ten minste drie capabele helpers (of een lier) kantelt u het dok voorzichtig ondersteboven. Gebruik zware PVC-buizen als rollen onder het dok.
4. Vlonders op het water: Drijf het kale frame uit, veranker het tijdelijk en schroef de terrasplanken vast terwijl het in het water ligt.

Verankeringssystemen: Uw investering op zijn plaats houden

Als je een drijvend dok bouwt op een vijver, kan een eenvoudig doodgewicht volstaan. Maar op open meren of rivieren is verankering een complexe technische taak.

Paalkokers vs. betonnen ballastankers

Als het onmogelijk is om heipalen te heien, dan moeten betonnen gewichten worden gebruikt. Je moet echter rekening houden met het drijfvermogen: beton verliest ongeveer 45% van zijn effectieve gewicht wanneer het onder water wordt gedompeld. Een technische vuistregel is om een minimum van 4-5 pond van droog betongewicht per vierkante voet dokoppervlak. Bovendien moet je de bovenleiding van de ankerketting correct berekenen: de kettinglengte moet 5 tot 7 keer de maximale waterdiepte zijn om als schokdemper te kunnen werken.

Oeververbindingen: Loopplanken en stijve armen

Je drijvende platform moet veilig aan land worden vastgemaakt. Dit vereist een Gangway (een stijve, scharnierende hellingbaan) uitgerust met heavy-duty scharnieren aan de landzijde en polyurethaan rollen aan de zijde van het drijvende dok. Deze mechanische lus vangt extreme schommelingen in het waterpeil op, waardoor het dok soepel kan stijgen en dalen zonder destructieve schuifspanning op het houten geraamte.

10-jarige levenscycluskosten: Traditioneel onderhoud versus onderhoudsvrije innovaties

De echte kosten van een houten dok zitten niet in de bouwfase, maar in het decennialange onderhoud.

De jaarlijkse onderhoudsval voor houten dokken

Elk jaar moet je semi-transparante, penetrerende beitsen aanbrengen, verroeste hardware vervangen en aquatische biofouling handmatig van de onderkant schrapen.

*Kostenschattingen zijn gebaseerd op gemiddelde verkoopprijzen voor behandeld timmerhout UC4B marine-grade, 316 roestvrij hardware en uitsluiting van doe-het-zelf-arbeid.

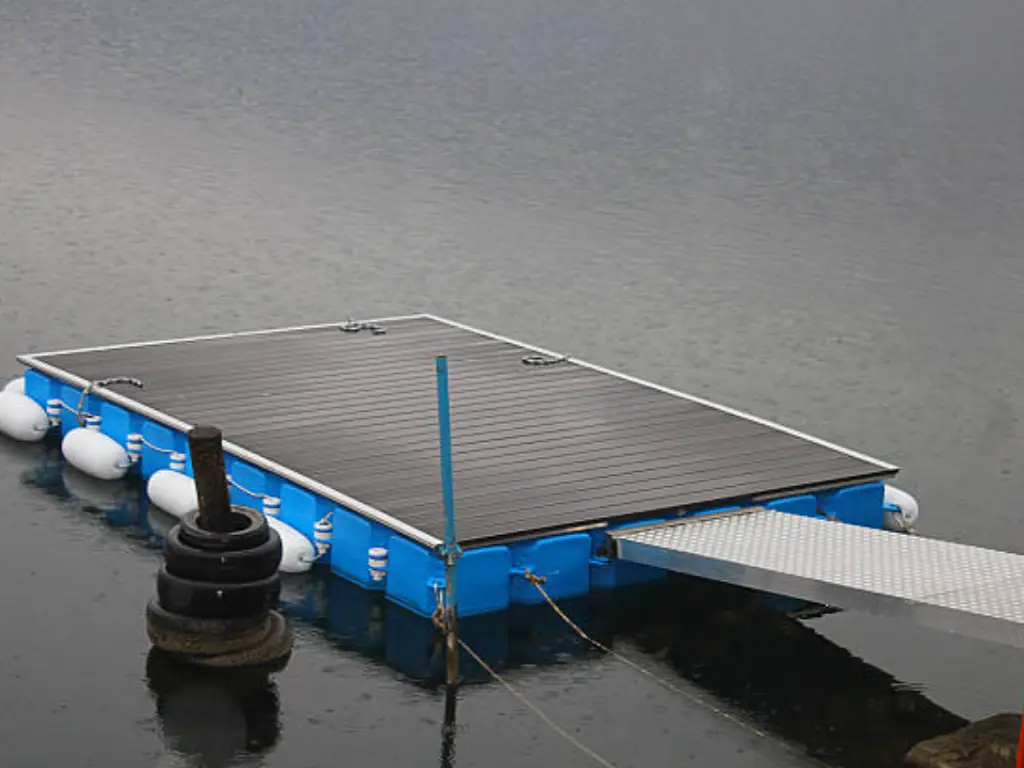

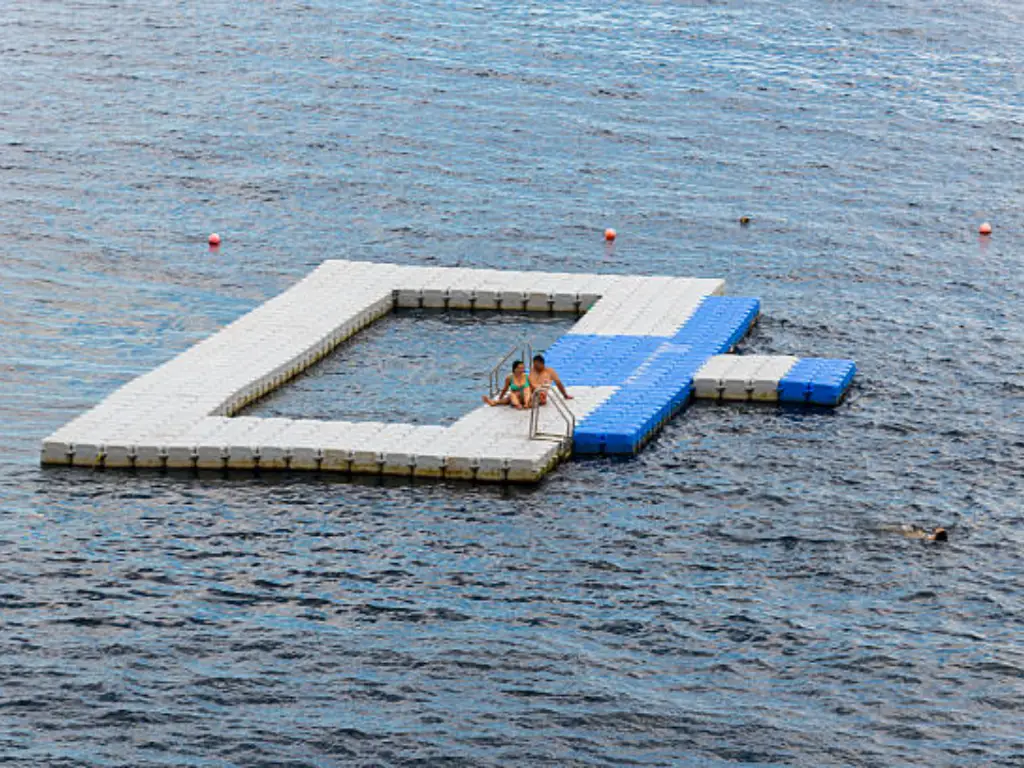

De commerciële vluchtroute: Modulaire HDPE-systemen

Voor degenen die waarde hechten aan hun tijd, gaat het slimme commerciële geld naar modulaire HDPE-systemen met een hoog moleculair gewicht. Getest in omgevingen met hoge golven en bestand tegen zware zijwind en ijsdruk zonder structurele vervorming, biedt Hiseadock een heel ander paradigma.

Gecertificeerd door ISO-9001, CE, SGS en TUVDeze milieuvriendelijke platforms zijn zeer goed bestand tegen extreme klimaatveranderingen (-60°C tot 80°C). Voor de montage is geen elektrisch gereedschap nodig - het is net alsof de stenen in elkaar grijpen. Met een garantie van 5 jaar en compacte verzending in enkele dagen is dit de ultieme "set it and forget it" oplossing.
