Hoe modulaire drijvende steigers worden gemonteerd: verbindingsstukken, installatie en toekomstige uitbreiding

HISEA DOCK / GEÏLLUSTREERDE TECHNISCHE HANDLEIDING

Begin bij de aansluitklemmen. Controleer de module-interfaces, waarbij je de hardware en de indeling van de locatie op elkaar afstemt, en houd daarbij rekening met toekomstige aanpassingen.

Controleer de bevestigingsogen voordat u de pennen aanbrengt

De ronde penkoppen zijn goed zichtbaar vanaf het dek. De verbinding begint eronder, waar de aansluitogen samenkomen. De nummering en stapelvolgorde moeten overeenkomen met de instructies voor dat model. De openbare installatiehandleiding van Hisea begint met het rangschikken van de genummerde modules.^[1]

De plattegrond moet zowel aansluitgegevens als afmetingen bevatten. Bepaal de moduletypes, de uitlijning, de aansluitcombinaties en de randverbindingen. Markeer hoeken, aftakkingen, steunverbindingen en de posities van hulpstukken vóór de montage.

Vergelijkbare kleuren of dekpatronen zijn geen garantie voor compatibiliteit. Controleer bij het combineren van laagprofieldrijvers, standaardunits of verschillende productversies de aansluitingshoogtes en de overgang naar het dek onder bedrijfsomstandigheden.

Koppel elke connector aan de bijbehorende verbinding

Hisea biedt korte pennen voor het verbinden van drijvers, zijdelingse schroeven voor randbevestiging en verschillende soorten ringen voor specifieke combinaties van bevestigingsogen. Kies deze uit de verbindingsdetails in plaats van ringen te gebruiken als geïmproviseerde opvullers voor openingen.^[1][2]

Verbindingspen

Zorg ervoor dat het type pen, de insteeklengte en de vergrendelingsmethode overeenkomen met de module. Controleer na montage of de pen goed zit en vergrendeld is.

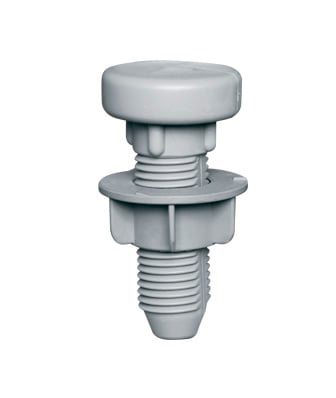

Bijbehorende schroefset

Voor verschillende verbindingen kunnen verschillende schroefconstructies nodig zijn. Vermeld het type, het aantal en de montagepositie in de bestelling.

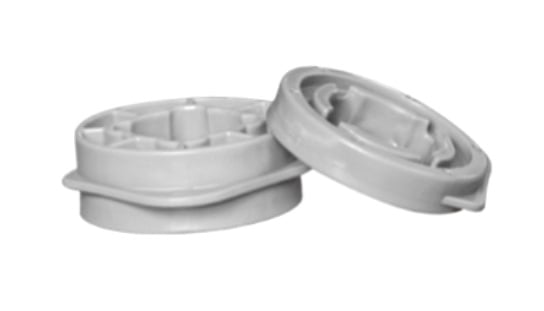

Ringen

De combinatie van de bevestigingsogen en de bijgeleverde montage-instructies bepalen of er een sluitring nodig is en welk type moet worden gebruikt.

Montagesleutel

In de catalogus van Hisea staat een sleutel vermeld voor het vergrendelen en ontgrendelen van verbindingspennen. Volg de instructies voor het meegeleverde model.^[2]

Tweelaagse opstellingen hebben hun eigen hardware. In de catalogus staan lange pennen en lange bouten voor deze verbindingen vermeld. Het gebruik ervan verdubbelt niet automatisch de toegestane werklast van het platform; bekijk de voorgestelde opstelling voor het project.^[2]

Zorg ervoor dat de montagevolgorde duidelijk is

In de openbare handleiding van Hisea worden de genummerde plaatsing, de montage met korte pennen, de vergrendeling met een moersleutel en de versteviging met korte schroeven beschreven.^[1] Ook bij de installatie van een project zijn voorbereidingen en controles nodig vóór de opening:

1. Controleer de levering en inspecteer de bevestigingsogen.

   Vergelijk de modules, fittingen en gereedschappen met de plattegrond en de onderdelenlijst. Leg onderdelen met scheuren, vervormingen of transportschade apart voor beoordeling.

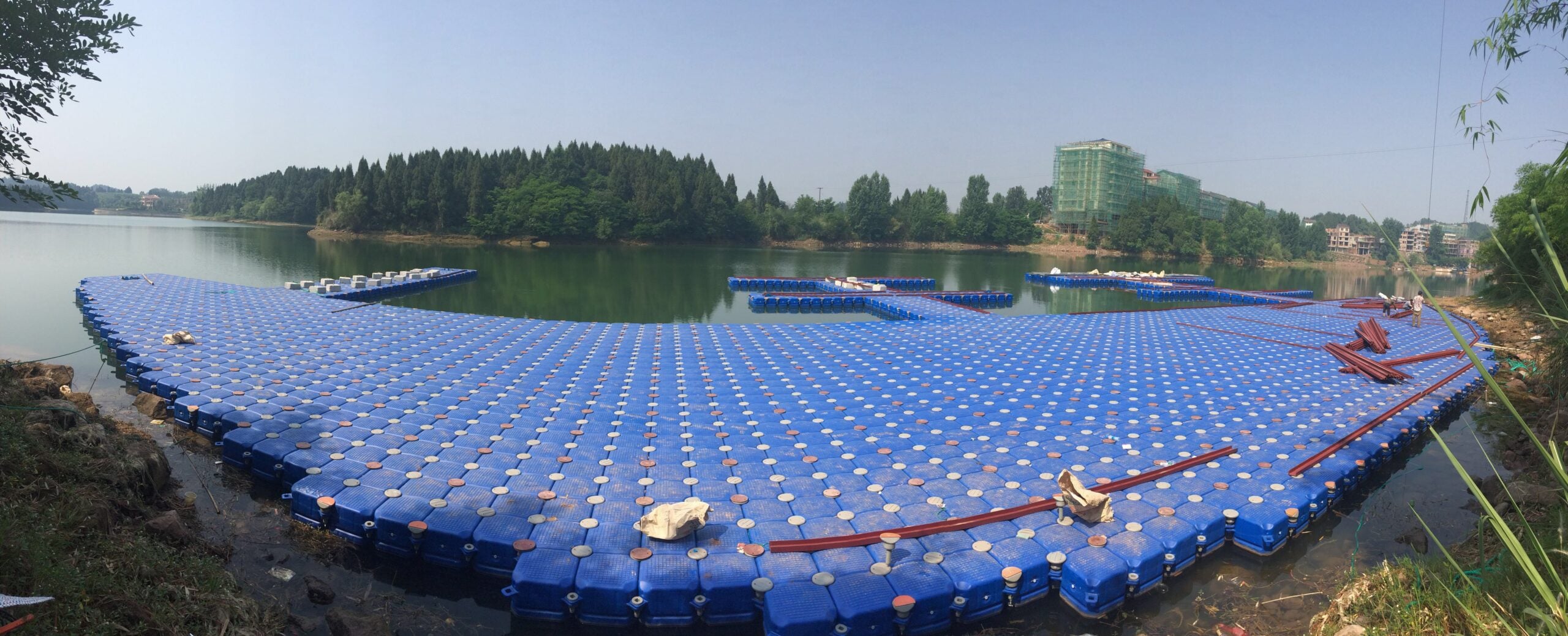

2. Stel de uitlijning in en pas de representatieve verbindingen proefgewijs aan.

   Zorg voor een geschikte, veilige werkplek. Controleer de nummering, de stapeling van de aansluitklemmen en de uitlijning. Onderzoek eventuele afwijkingen voordat u verdergaat; forceer de passing niet door erop te hameren of de gaten te vergroten.

3. Breng de aangegeven verbindingen tot stand.

   Plaats de juiste pennen en gebruik het bijbehorende gereedschap. Bevestig de randverbindingen met de voorgeschreven schroeven en ringen. Eventuele voorschriften met betrekking tot de vergrendelingsrichting, de slag of het aanhaalmoment moeten worden ontleend aan de instructies voor dat model.

4. Controleer de aansluitingen en rond de installatie ter plaatse af.

   Controleer of de pennen goed zitten en of de randbevestigingen in orde zijn, en zorg vervolgens voor de nodige bevestigingen, toegang tot de kade en leuningen. Zorg voor tijdelijke bevestigingen en bescherming van de werknemers zoals voorgeschreven in de werkmethode, met name bij het verplaatsen van gemonteerde delen.

5. Controleer, keur goed en registreer de voltooide opstelling.

   Controleer de voegen, lokale hoogteverschillen in het dek, de accessoires en de positioneringsonderdelen. Neem de installatie in gebruik na de vereiste opleveringscontroles. Bewaar de definitieve indeling, de soorten bevestigingen, het inspectierapport en de onderhoudsinstructies.

Controleer, voordat je het platform uitbreidt, wat het huidige platform aankan

Een extra rij kan de luchtcirculatie, de plaatsing van de apparatuur en het gebied dat aan wind en stroming wordt blootgesteld, beïnvloeden. Een compatibele interface geeft antwoord op één vraag. Of het vergrote platform geschikt is voor het nieuwe gebruik, vereist een bredere beoordeling.

De onderhoudsrichtlijnen van Hisea bevatten controles voor pennen, drijvers, walverbindingen en verankeringsonderdelen. Gebruik deze bij het beoordelen van de bestaande installatie en bekijk vervolgens de voorgestelde uitbreiding en het beoogde gebruik ervan.^[3][4]

Vragen die u moet beantwoorden voordat u een bestelling plaatst

Kunnen de originele pinnen opnieuw worden gebruikt?

Controleer eerst het type en de staat. Scheuren, vervormingen, aanzienlijke slijtage of een afwijkende vergrendeling moeten worden verholpen voordat het onderdeel opnieuw wordt gebruikt. Controleer ook of de aanwezige bevestigingsonderdelen passen bij de verbindingen in de geplande uitbreiding.

Wat moet er worden bewaard met het oog op een toekomstige uitbreiding?

Leg de beoogde richting en het beoogde gebruik van eventuele latere fasen vast. Bewaar de typen modules en fittingen, aansluittekeningen en leveringsgegevens, zodat interfaces en vervangingsonderdelen nauwkeurig kunnen worden gecontroleerd.

Is de oppervlakte van het platform voldoende voor een offerte?

Vermeld het gebruik, de afmetingen, foto’s op het water en aan de wal, veranderingen in het waterpeil en de installatieomstandigheden. Voeg bij een uitbreiding details over de bestaande modules toe, close-ups van de bevestigingsogen en informatie over nieuwe apparatuur.
